Descripción:

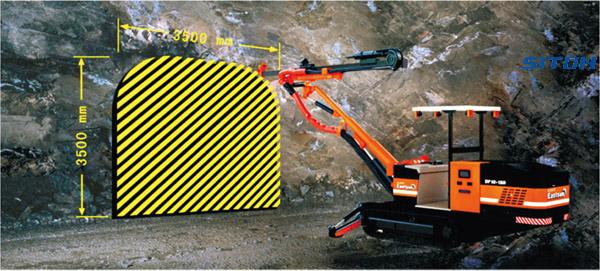

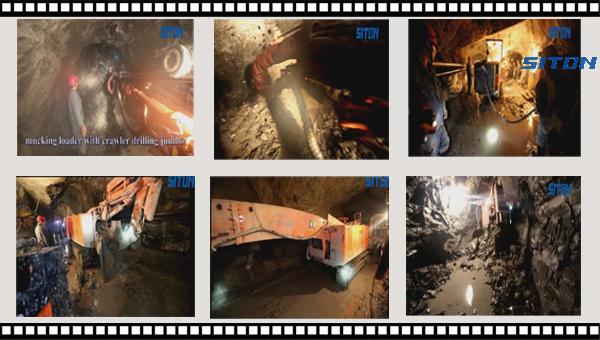

El Perforador jumbo de un brazo, también llamado taladro jumbo de un brazo, o simplemente jumbo de un brazo, es aplicado principalmente en la construcción de túneles de minería, metalurgia, agua y electricidad, ferrocarriles, ingeniería de carreteras, etc. También se puede trabajar en la superficie del túnel, el techo, lado, y piso. Adicionalmente, el jumbo de brazo singular no solamente puede perforar el hoyo de explosión, pero también puede perforar el hoyo de perno fácilmente.
1. El Perforador jumbo de un brazo, con una velocidad de perforación de 0.8-2m/min, puede trabajar con alta eficiencia.
2. El taladro jumbo de un brazo tiene un sistema de perforación hidráulico avanzado que es fácil y simple de operar. Su sistema incorpora el paro automático y una función anti-atoros, que asegura que la maquina se puede cesar automáticamente durante el punto final y limpiarse automáticamente.
3. Este jumbo perforador puede correr flexiblemente con tracción de diesel directo que puede transportar materiales a larga distancias.
4. El taladro jumbo de un brazo tiene un bajo centro de gravedad, gran movilidad, y estabilidad remarcable. Puede ser utilizado especialmente para túneles de secciones pequeñas.
Tipo | DF10-1BD | DF10A-1BD | DF30-1BD |
Velocidad de perforación (m/min) | 0.8-2 | 0.8-2 | 0.8-2 |
Longitud del vástago del taladro (m) | 2.475 | 2.475 | 3850 |
Diámetro de perforación (mm) | 27- 45 | 27 - 45 | 32-102 |
Profundidad de perforación (una vez) (m) | 2.1 (estándar) | 2.1 (estándar) | 3.5 (estándar) |
Sección transversal A×A (m×m) | 2 × 2 - 3.5 × 3.5 | 2 × 2- 4 × 4 | 2.5 × 2.5 – 6 × 6.5 |
Velocidad de viaje (km/h) | 2.5 | 2.5 | 2.5 |
Capacidad de escalacion % | 25 | 25 | 14 |
Número y tipo del taladro de roca | 1×HYD200 | 1×HYD200 | HYD300×1 |
Dimensión total L×A×A (m) | 6.5×0.9×1.5 | 7×0.9×1.5 | 11.2×1.65×2.8 |
Potencia de motor (kw) | 30 | 30 | 55 |
Peso total (kg) | 6300 | 6500 | 12000 |
Número y tipo de auge | 1×ZB2.4 | 1× ZB2.9 | |
Arriba/abajo (°) | 55/16 | 55/16 | 55/16 |
Angulo interno/externo de oscilación (°) | 31/31 | 31/31 | 35/35 |
Extensión (m) | 1.5 | 1.5 | 1.5 |
Angulo de rotación (°) | 180/180 | 180/180 | 180/180 |
Número y tipo de impulsor | 1×TJ2.1 | 1×TJ2.1 | 1×TJ2.1 |
Arriba/abajo (°) | 105/15 | 105/15 | 105/15 |
Angulo de pivote (izquierdo/derecho) (°) | 45/45 | 45/45 | 45/45 |
