Introducción:

El Perforador jumbo de un brazo para pendientes pronunciadas es un equipo para taladrar túneles y minas. Combinado con la perforación y la detonación, este equipo puede cooperar con la rozadora para minería y hacer un trabajo muy eficiente. Al mismo tiempo, las condiciones de trabajo para los trabajadores se mejoran enormemente. Esta perforadora jumbo de un brazo para pendiente grande se constituye de un brazo perforador, un perforador de rocam un sistema hidráulico, etc.

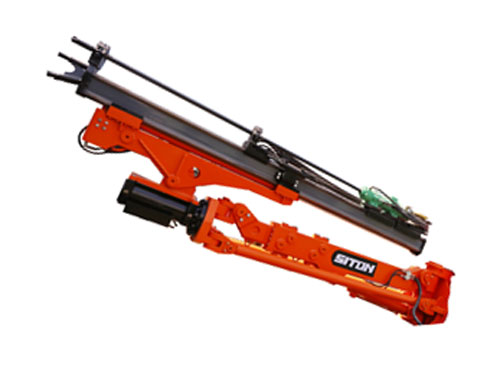

1. Perforadora hidráulica Jumbo

La perforadora Jumbo de un brazo para túneles ha sido mejorada en cuanto a precisión en la localización y en velocidad, lo que mejora enormemente la eficiencia del trabajo.

(1) La distancia de separación entre los barrenos está diseñada para lograr una mayor precisión y paralelismo.

(2) El brazo telescópico puede aumentar la escala de perforado mas allá de lo que puede aumentar un brazo de perforación simple.

(3) En la perforadora Jumbo de un brazo para pendiente grande, la sección transversal es cuadrada, lo que hace que el brazo perforador sea más estable. Además, el brazo principal tiene un motor rotatorio como sistema de potencia y puede rotar 180º.

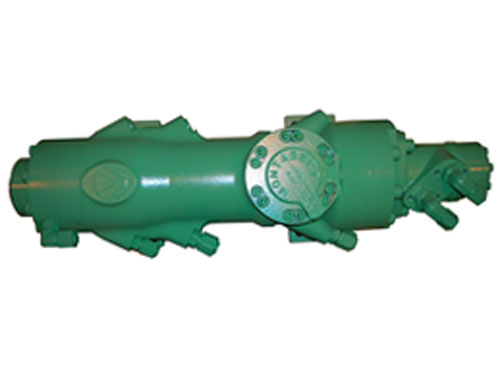

2. Taladro para piedra

(1) La perforadora hidráulica Jumbo de un brazo para túneles usa un taladro para piedra fabricado por Montabert SAS. Este taladro para piedra trabaja con piedras cuya dureza es mayor de 15.

(2) La eficiencia perforante de la perforadora Jumbo de un brazo para pendiente grande es de 2 a 4 veces mayor que la de las perforadoras normales.

(3) La compensación hidráulica puede evitar fallos en la perforación. Además la caña de perforación está diseñada para eliminar la fuerza reactiva causada por el impacto, lo que hace que el taladro sea más duradero.

3. Sistema hidráulico

(1) El tanque de aceite está dispuesto sobre la bomba de haceite. Al contrario que la antigua perforadora Jumbo, la DT1-14D Perforador jumbo de gran pendiente Jumbo está libre de la erosión de cavitación debido a su falta de aceite.

(2) En la perforadora hidráulica Jumbo de un brazo para túneles, el sistema multiple de filtrado de aceite incrementa la pureza del aceite y disminuye el malfuncionamiento del sistema hidráulico.

(3) El flujo razonable de aceite gracias al agua refrigerante garantizauna temperature del aceite adecuada incluso después de un largo período de trabajo.

(4) La presión hidráulica se incrementa gradualmente, lo que permita que la fuerza, lo que hace ue la fuerza impulsora y la fuerza de impacto se transfieran perfectamente. De ahí que se incremente la precisión y eficiencia de la localización de taladrado.

(5) El control manual se usa para hacer la operación más cómoda.

4. Configuraciones estándar

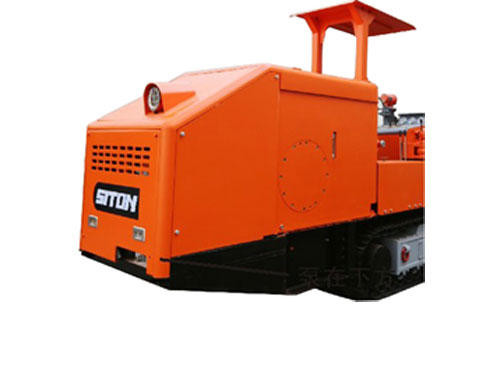

La DT1-14D Perforador jumbo de gran pendiente esta equipada con una gran potencia de trabajo, un compressor de aire hidráulico y un techo elevador de seguridad (pasando FOPS).

5. Configuraciones opcionales

La bomba hidráulica y el motor diesel de gran/pequeña potencia son opcionales para esta perforadora hidráulica Jumbo.

Velocidad de taladrado	0.8 - 2 m/min
Longitud del brazo perforador	3090 mm
Diámetro del agujero taladrador	Φ28 mm - Φ102 mm
Profundidad del agujero	2700 mm
Superficie de excavación (Anchura × Altura)	≤4.3 m × 3.5 m
Velocidad de movimiento	10 m/min
Pendiente Máx. Abordable	≤26°
Ancho de la banda trepadora	270 mm
Taladro de roca	1 × HYD200
	1 × HC25/HC50 (Montebert Opcional)

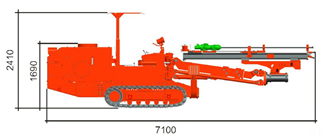

Dimensiones (Largo × Ancho × Alto)	7100 × 950 × 1690 mm 2410 mm (Altura del techo)
Peso	7600 kg

Potencia total	39.2 kw
Motor principal eléctrico	37 kw
Voltaje	380-1140 (V)
Frecuencia	50-60 (Hz)

Bomba hidráulica principal (Estándar / Avanzada)	3 × Bomba de engranaje (estándar)
	1 × Bomba de émbolo +1 × Bomba de engranaje (Avanzado)
Presión de trabajo Máx.	20 Mpa
Capacidad del tanque de aceite	240 L
Medio refrigerante	Agua
Panel de control	1

Calidad del brazo	1
Compensación	1500 mm
Método de perforación	Movimiento mecánico translacional
Rotación	± 180°
Escala de balanceo del brazo	± 32°
Escala de elevación	+45°/ -15°
Inclinación Arriba/abajo	35 +16/10°
