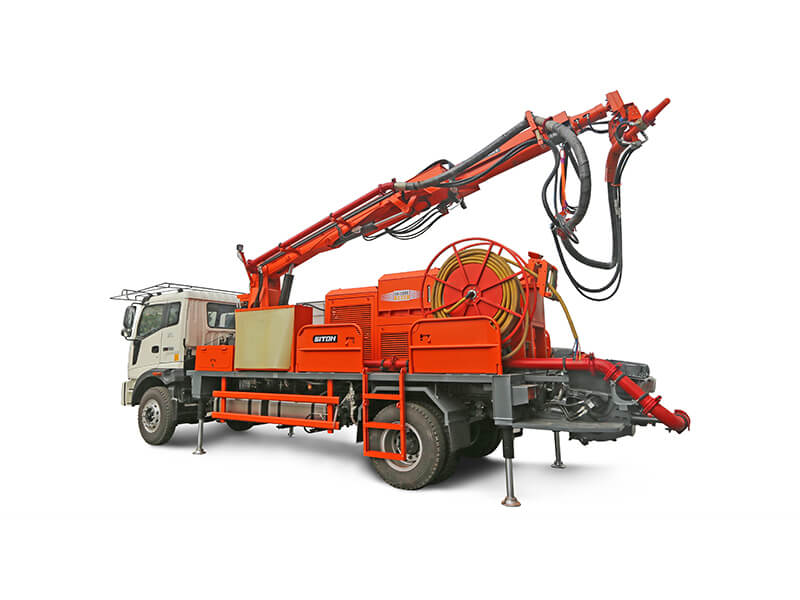

Camión lanzador de concreto CPS25 / CPS30
Inicio » Productos » Camión lanzador de concreto » Camión lanzador de concreto CPS25 / CPS30
Camión lanzador de concreto CPS25 / CPS30
Introducción:

El camión lanzador de concreto es una nueva generación de equipos, que ha sintetizado la tecnología nacional y extranjera de camión lanzador de concreto. Se ha resuelto la escasez que el pequeño modelo tradicional de Camión lanzador de concreto no pueda pulverizar bien el concreto en túneles largos y grandes. Y ha mejorado mucho la condición de trabajo para los trabajadores en el túnel.

Por lo tanto los trabajadores pueden construir con la mayor eficiencia, reducir el consumo de concreto y garantizar la calidad de la construcción. Funciona con doble sistema de trabajo. Las bajas emisiones de carbono pueden satisfacer el requisito práctico de protección del medio ambiente. Así es la mejor opción para la construcción de túneles de proyecto hidroeléctrico, túnel ferroviario, túnel de carretera, entre otro.

1. Mobilidad fuerte, transición fácil, que puede trabajar para varias secciones.

2. Está equipado con sistema eléctrico de la fuerte adaptabilidad y alta fiabilidad.

3. El brazo manipulador trabaja flexiblemente. El área de cobertura es grande, sin área ciega a la izquierda.

4. El aditivo de ajuste rápido se ajusta automáticamente con el volumen de concreto, por lo que reduce el consumo de aditivo de ajuste rápido.

5. La cantidad máxima de inyección es de 30/25 metros cúbicos por hora. La tasa de rebote global puede ser controlada dentro de 15%.

6. Se caracteriza por la Buena relación entre calidad y precio, durabilidad fuerte, fácil de mantener y comprar las piezas.

Especificaciones:

Parámetro del pulverizador

Modelo

CSP30

CSP25

Longitud

11500mm

10320mm

Ancho

2500mm

2460mm

Altura

3410mm

3210mm

Peso nominal

16.8T

15.6T

Parámetro del brazo y pierna de apoyo

Estructura y estilo de brazo

Brazo grande
Brazo pequeño
Lanzamiento

Brazo grande
Brazo pequeño
Lanzamiento

Brazo pequeño, Dos secciones telescópicas

Brazo pequeño, Dos secciones telescópicas

Altura de pulverización

15.8 m

15m

Ancho de pulverización

25m

24m

Ángulo de lanzamiento del brazo grande

0-70°

0-70°

Ángulo de lanzamiento del brazo pequeño

0°-110°

+20°-110°

Ángulo de rotación del brazo

360°

360°

Ángulo de rotación axial de la cabeza del pulverizador

360°

360°

Ángulo de giro axial vertical de la cabeza del pulverizador

240°

240°

Ángulo de cepillado de la cabeza del pulverizador

360°

360°

Ancho del núcleo de los cilindros delanteros de las patas de apoyo

2100mm

2186mm

Ancho del núcleo de los cilindros traseros de las patas de apoyo

2100mm

2186mm

Distancia del núcleo del cilindro delantero y trasero de la pierna de soporte

5180mm

5030mm

Parámetro del sistema de la bomba de pulverización

Manera de conducir

Motor eléctrico

Motor eléctrico

Potencia nominal del motor

75kw

75kw

Tensión de trabajo del motor

380/660V

380/660V

Salida de Concreto

30m³/h

25m³/h

Presión de salida del concreto

7.5Mpa

7.5Mpa

Sistema hidráulico

Tipo abierto

Tipo abierto

Diámetro de la tubería

Reductor Φ125~Φ80mm

Reductor Φ125~Φ80mm

Diámetro de la boquilla de pulverización

Φ50mm

Φ50mm

Parámetro del chasis

Modelo de chasis

Chasis de FOTON

Chasis de FOTON

Base de la rueda

5250mm

5250mm

Base de la rueda de Eje frontal

1940mm

1940mm

Base de la rueda de eje trasero

1861mm

1861mm

Volumen del tanque de combustible

200L

200L

Velocidad máxima de tranvía

≤90km/h

≤90km/h

Gradiente máximo

≤20%

≤20%

Distancia mínima al suelo

260mm

260mm

Radio de giro mínimo

18m

18m

Flujo de salida del aditivo

0~800L/h

0~1000L/h

Presión máxima de salida del sistema para el aditivo

18bar

18bar
