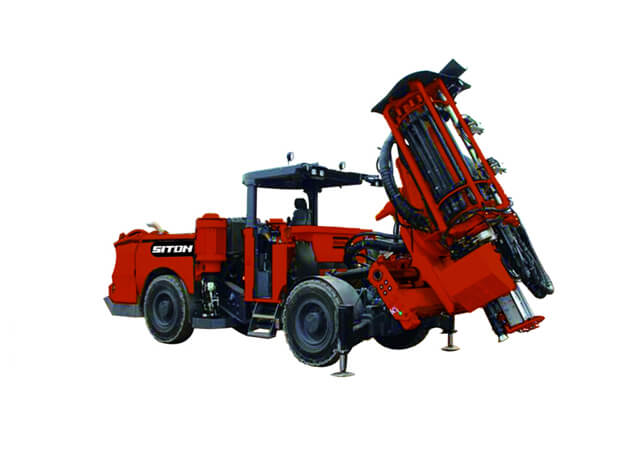

Perforador jumbo de producción de mina
Inicio » Productos » Equipo de excavación de túneles » Perforador jumbo para minería » Perforador jumbo de producción de mina
Perforador jumbo de producción de mina
Introducción del producto:

Perforador jumbo de producción se adapta para derivas pequeñas y medianas. Equipado con el taladro de roca de martillo en cabeza para orificio de rango 32 - 89 (102) mm y un posicionamiento versátil para combinar varios métodos en la perforación de producción.

Introducción de piezas:
Perforador jumbo de producción de mina


Sistema de control:

El sistema eléctrico directo (EDS) para el posicionamiento y la perforación.

Sistema de control de la computadora inalámbrica avanzada.

Sistema de eliminación de interferencias.

Sistema de alarma de protección de coche de seguridad.

Perforador jumbo de producción de mina

Portador:

Portadores adaptados de mina para derivas pequeñas y medianas con dirección articulada y tracción a las cuatro ruedas.

El sistema de alimentación es de Cummings, con Dana puente húmeda, el sistema dual para el frenado.

Diseño de la estructura corporal compacta para el túnel de tamaño pequeño y mediano.

Perforador jumbo de producción de mina


Carrete de tubería Agua / Cable:

El sistema es bueno para ahorrar mano de obra y mejorar la seguridad.

Perforador jumbo de producción de mina

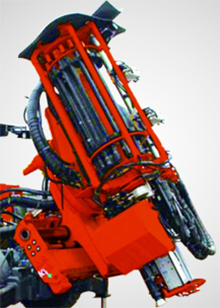

Posicionamiento:

Sistema de manejo de barras mecanizadas.

Inclinación, rotación, brazo del péndulo y la mesa de deslizamiento.

Movimientos precisos y sin problemas.

Componentes robustos adaptados para mina.

Lubricación central para el sistema de posicionamiento / perforación.

Instrumento de lectura de ángulo, ARI 6C, con / sin medición de la profundidad del agujero.

Perforador jumbo de producción de mina

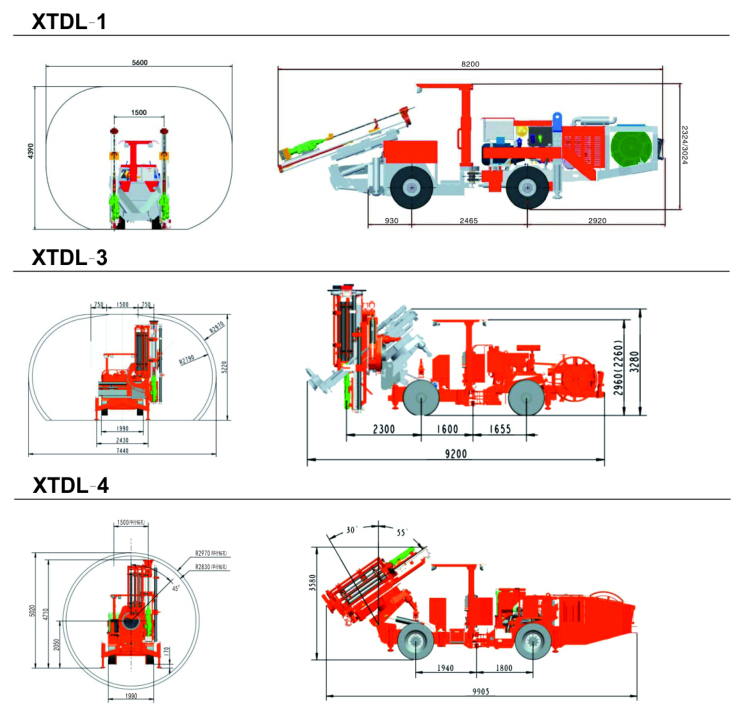

parámetros funcionales:

Artículos

Modelo: XTDL-1

Modelo: XTDL-3

Modelo: XTDL-4

Máquina

Dimensiones (L×W×H) mm

8200×1425×2324/ 3024

9200X1990×3280

9905×1990×3580

Sección de trabajo (W×H) m

5600×4390

7440×5220

5940×5020

Diámetro de perforación mm

32-102

64-89

64-89

Profundidad de perforación m

25

40

40

Sistema de entrega de varas P

Without

20+1

20+1

Velocidad de peroración m/min

0. 8-2

0. 8-2

0. 8-2

Potencia de motor principal KW

55

65

65

Volume de tanque de aceite hidráulico L

120

160

160

Peso total kg

9500

17000

16500

Velocidad de desplazamiento Km/h

6.5

>10

>10

Posicionamiento paralelo de alimentación mm

1500

3000

1500

Gradiente %

35

25

25

Trainera

Modelo

HC50

HC109

HC109

Vara mm

1220/1525/1830

1220/1525/1830

1220/1525/1830

Adaptador del vástago

R38M

R38/T38/T45

R38/T38/T45

Potencia KW

13

>18.9

>18.9

Torque máximo Nm

415

780

780

Consumo de agua L/min

25

30-50

30-50

Consumo de aire m3/min

5

10

10

Peso Kg

102

142

142

Portador

Dirección (°)

40

40

40

Motor

Cummins B3. 3-C60

Deutz D914L04

Deutz D914L04

Emisión

Tier 3

Nivel 3 / etapa/. 111A

Nivel 3 / etapa/. 111A

Potencia maxima nominal KW

45

58

58

Torque de salida máximo Nm

214 (1600rpm)

214 (1600rpm)

214 (1600rpm)

Volume de tanque de combustible L

45

60

60

Eje posterior (。)

6

8

8

Frenado

Doble control freno húmedo

Doble control / freno de estacionamiento

Doble control / freno de estacionamiento

Modelo de refrigeración

Agua

Agua

Agua

Sistema de aire

Flujo m3/min

0. 35

0. 35

0. 35

Presión de trabajo Mpa

0. 2-0. 8

0. 2-0. 8

0. 2-0. 8

Sistema de agua

Flujo L/min

35

35

35

Presión de trabajo Mpa

0. 8-1. 2

0. 8-1. 2

0. 8-1. 2

Sistema eléctrico

Potencia total de motor KW

55

65

65

Voltaje V

380/660/1140

380/660/1140

380/660/1140

Velocidad de rotación r/min

1470

1470

1470

Luces de viaje W

4x55

6x55

6x55

Luces de trabajo W

2x55

2x500

2x500

Carrete de cable m

70

70

70

Carrete de tubería de agua m

sin

70

70

Nota: SITON se reserva el derecho de modificar estas especificaciones sin previo aviso.
