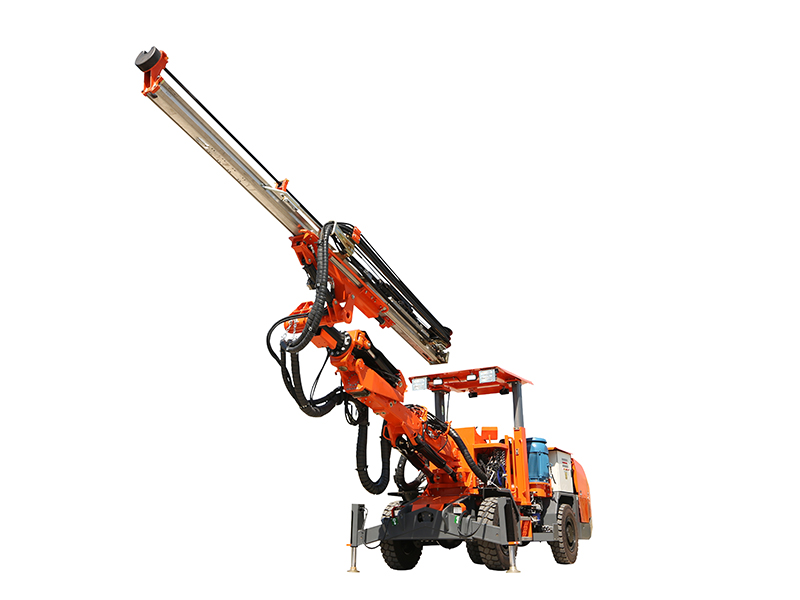

DW1-31 Perforadora jumbo de ruedas

Inicio » Productos » Equipo de excavación de túneles » Perforador jumbo de túnel » Perforadora jumbo de ruedas » DW1-31 Perforadora jumbo de ruedas

1. Perforadora hidráulica de ruedas

1) Gran eficacia: el diseño de traslación única de esta perforadora aumenta la precision y el paralelismo del espaciado de perforación, que permite un rápido y preciso posicionamiento.

2) Movimiento flexible: el motor rotario en el frontal del brazo superior hace que todo el mecanismo de alimentación se mueva flexiblemente (± 180°).

3) Haz propulsor de aleación de aluminio pesado y recubrimiento de acero inoxidable: la gran anti flexión y fuerza de torsión, además del recubrimiento de acero inoxidable garantiza una larga vida útil de la perforadora hidráulica DW1-31.

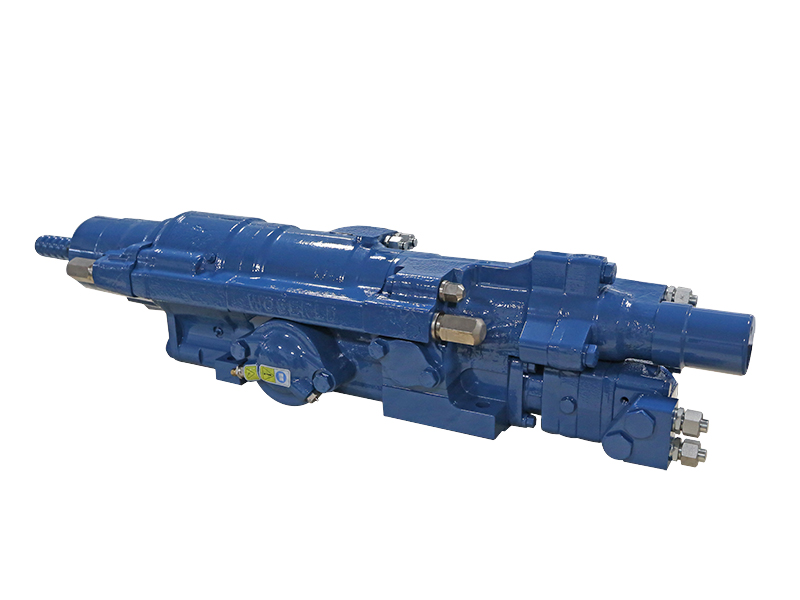

2. Taladro jumbo de ruedas para piedra

1. Gran eficacia:el taladro de piedra es importado desde la empresa Monterbert de Francia, que puede ser usado para perforar piedra de gran dureza. Su eficiencia es de 2 a 4 veces mayor que los taladros manuales de roca tradicionales.

2. Larga vida útil: la estructura especial de la caña está diseñada para eliinar la reacción del golpe, lo que puede alargar la vira de la perforadora.

3. Sistema hidráulico de la perforadora hidráulica de ruedas:

1) El sistema de filtración multiple mejora la limpieza del aceite y reduce los fallos en el sistema hidráulico.

2) El flujo racional de la bomba y el enfriamiento eficiente de la bomba aseguran que el sistema pueda mantener una temperatura normal del aceite despues de muchas horas de trabajo.

3) La Perforadora jumbo de ruedas adopta la tecnología de compresión gradual, que optimiza el emparejamiento entre la fuerza de propulsión y la fuerza de impacto, además de que mejora el posicionamiento y la eficiencia de taladrado.

4) Está equipada también con un control manual de elevador de 4 direcciones.

4. Chasis de la perforadora hidráulica de ruedas:

1) Chasis de alta resistencia con bisagra articulada, transmisión hidrostática, y una transmission de cuatro ruedas garantizan una potencia de rendimiento alta y ahorro de combustible.

2) Los componentes principales (como el motor, eje motriz, etc) son importados de un suministrador famoso.

3) Tiene una pierna de soporte frontal extensible hidráulica.

4) Hay tres condiciones de frenado incluyendo freno en carrera, freno de aparcamiento y freno de emergencia.

5) Están disponibles un silenciador y purificador para lidiar con el gas de cola.

6) Los neumáticos sólidos son de tipo llenado.

7) El asiento para conducer está fijado.

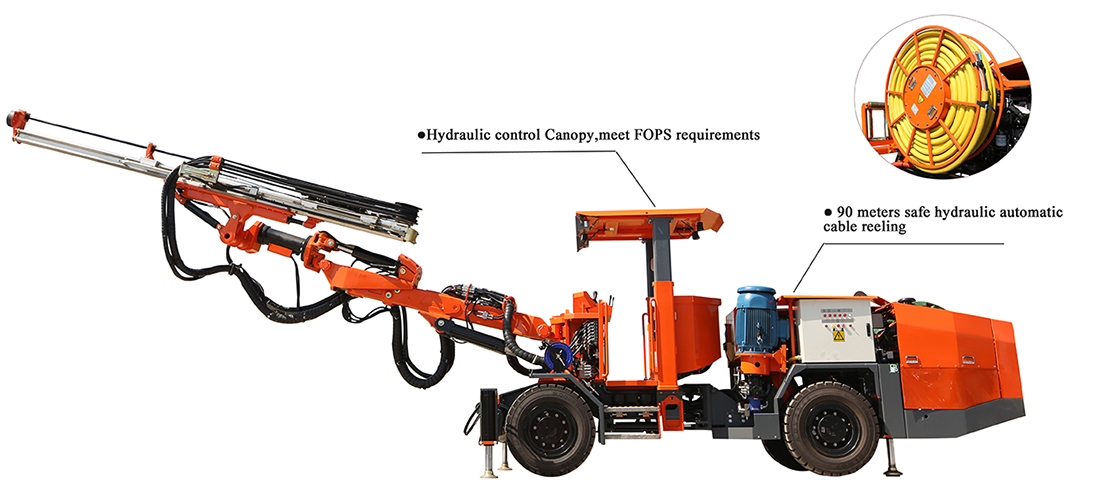

5. Configuracion estándar de la perforadora hidráulica de ruedas:

1) Carcasa robusta (puede soportar fuertes impactos de objetos que caen).

2) Lámpara de gran potencia.

3) Cable de bobina.

4) Compresor de aire.

5) Bomba de agua.

6) Instumento elevador.

Velocidad del taladro	0.8 to 2 (m/min)
Longitud de la barra del taladro	4305/3700 mm
Diámetro del taladro	Φ64-89 (mm)
Profundidad del agujero	4000/3400 mm

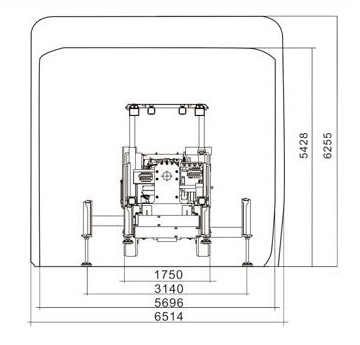

Sección transversal (A x A)	≤ 6.9 × 6.7 (m)
Velocidad de desplazamiento	12 km/h
Taladro para piedra	1838ME/2238 (WOSERLD)
Dimensión total (L × W × H)	12135*1750*2100/2800 (mm)
Peso total Máx.	13200 kg

•
•

Número de brazos	1
Recorrido de compensación	1250 mm
Tipo de movimiento del brazo	Translación Hidráulica
Ángulo de rotación (Positivo/Negativo)	± 180°
Ángulo de balanceo (Dentro/Fuera)	± 35°
Ángulo de subida/bajada	+65/-30 (º)
Ángulo de pivote arriba/abajo	+95/-3 (º)
Longitud flexible	1500 mm

Potencia total	55 + 5.5 + 3 (kW)
Motor principal	55 kW
Voltaje	380 a 660 (V)
Frecuencia	50 a 60 (Hz)

Bomba hidráulica (motor principal/ Motor de diesel)	Bomba de una rueda y bomba de un émbolo (motor principal)
	Bomba de dos ruedas y bomba de un émbolo (motor diésel)

Rango de presión de trabajo	23 Mpa (taladrando)/42Mpa (movimiento del chasis)
Capacidad del tanque de aceite	150 L
Método de de disipación del calo	Agua

Modelo	Cummins B3.3-80
Potencia	60 kw
Método de toma de aire	Cargador turbo o Cargador Inter-Cooling
Ratio de potencia/Velocidad de rotación	80/2200 (HP/RPM)
Par de torsión Máx/ Velocidad de rotación	292/1600 (N·m/RPM)
Estándar de emisión	Tier2
Peso	275 Kg
