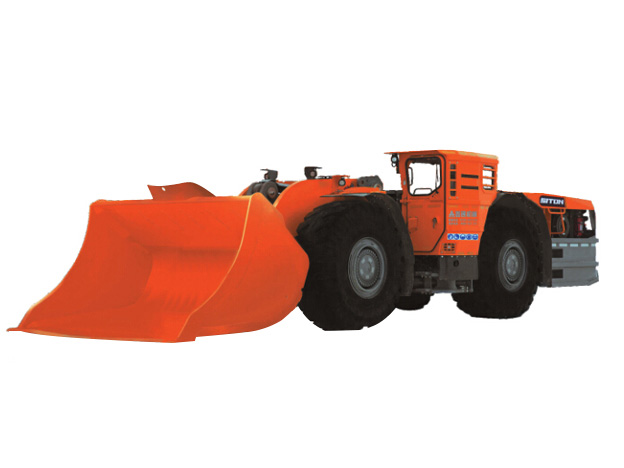

Raspador subterráneo LHD XTUW-5
Inicio » Productos » LHD subterráneo » Cargador diesel LHD » Raspador subterráneo LHD XTUW-5
Raspador subterráneo LHD XTUW-5
Introducción:

Se utiliza principalmente para la carga y el transporte del material de roca suelta en túnel de la mina.

El sistema de energía adopta el motor mundial avanzado de diesel de Cummins con refrigeración por agua y baja contaminación.

Sistema de conducción adopta Latina DANA convertidor de par, caja de engranajes de cambio de energía y el eje motriz.

Sistema de frenos adopta el sistema hidráulico completo. El modo de freno es aplicado por resorte y liberado hidráulicamente.

Tiene funciones de freno de servicio, freno de estacionamiento y el freno de emergencia mientras tanto.

Trabajar con seguridad y de manera estable mientras que el entorno del túnel es adversa con demasiada agua y barro.

El sistema de trabajo y sistema de dirección adoptan forma combinada, que mejora la eficiencia de la producción en gran medida.

Los principales componentes del sistema hidráulico adoptan la marca America Parker. Buena calidad y un rendimiento estable.

Diseño de elevación alta, carga fácil y rápida.

Reforzar diseño del marco, de alta capacidad de lucha contra el impacto.



Especificaciones:

ítem

Unidad

XTUW-5

Capacidad de cubo

M3

5

Capacidad de carga nominal

T

10

Altura de descarga

mm

2300

Distancia de descarga

mm

1745

Claridad del piso

mm

420

ángulo de giro

(° )

42

Salida de diesel

Kw/RMP

220/2200

Capacidad del tanque de combustible

L

380

Convertidor

DANA

Caja de cambios

DANA

Ejes

DANA

Sistema de frenado

Multi Disc Wet

ángulo de salida

(° )

14

Ángulo de oscilación del eje

(° )

±8

ítem

Unidad

XTUW-5

Tamaño Neumático

18×R25

Max. capacidad de ascenso

%

≤30

Depósito de aceite hidráulico

L

250

Velocidad de conducción

Engranaje 1st

Kw/h

5

Engranaje 2nd

Kw/h

9

Engranaje 3rd

Kw/h

16

Engranaje 4th

Kw/h

27

Radio de giro

Interior

mm

3290

Exterior

mm

6550

Dimensiones

Lonogitud

mm

10199

Ancho

mm

2647

Altura

mm

2650

Peso

Kg

27200

Cabina de conducción

Cerrado

Observación: La empresa se reserva el derecho de que vamos a revisar el parámetro técnico y el establecimiento de la función de actualización del producto.
