Características:
1. La transmisión hidráulica se usa como recurso de potencia para este cargador.
2. Este cargador es recomendable para la construcción de túneles horizontales. El alcance máximo de trabajo que se puede usar es de 15º.
3. El sistema de transmisión hidráulica tiene bajas emisiones y pérdidas. La calidad del aire en el interior del tunel en construcción es controlable.
4. La boca de pico de pato de la pala incrementa la eficiencia en el trabajo. El cargador de correa eslabonada con martillo LWLX-100-45L puede recoger y cargar materiales con un poco de asistencia humana.
5. Empleamos una combinación de al menos tres brazos, que tienen mucha más cobertura que el diseño tradicional de dos brazos.
6. La altura de descarga y la distancia de la cubeta de transmisión pueden ser ajustadas.
7. El cubo del excavador y la cubeta de transmisión están hechas de una placa de desgaste pesada y de importación. Este cargador adopta la técnica de soldado contínuo por CO2 para incrementar ell rendimiento anti-fatiga.
8. La barra de operación hidráulica y la bandeja de pedal son importadas desde Corea y son fáciles de manejar.
9. El mantenimiento es fácil y conveniente, puesto que el equipo se puede abrir desde ambos lados y los puntos de mantenimiento están en contacto.
10. Esta máquina cargadora es muy seguro si se usa. La máquina está equipada con una campana de seguridad y un interruptor de parade de emergencia.
1. Cinta transportadora basculante.
2. Motor Diésel.
3. Carrete de cable.
Peso total | 12300 kg |
Capacidad de carga | 100m3/h |
Velocidad de desplazamiento | 0.25 ± 5% m/s |
Velocidad de transporte de la cadena rascadora | 40 m/min |
Tipo de transporte de la cadena rascadora | Cadena simple Manejo simple/ Doble cadena Doble manejo |
Habilidad de escalada | ≤ 20° |
Radio de giro Mín. | ≥5 m |
Presión de trabajo Máx (MWP) | 32 Mpa |
Presión específica de conexión con el suelo | ≤ 0.1 Mpa |
Despeje del suelo | 350 mm (Variable) |
Potencia total | 45 KW |
Anchura interna de transportadora | 1100 mm (Variable) | |
Anchura de la cubeta transportadora | 580 mm | |
Dimensión total en la posición de transporte | Longitud | 7760 mm |
Anchura | 1800 mm | |
Altura | 1866 mm | |
Dimensión total en posición de trabajo | Longitud | 8990 mm |
Anchura | 1800 mm | |
Altura | 2180 mm |
Peso | 298 kg |
Presión de trabajo | 11 Mpa |
Velocidad de martilleo | 450 a 750 (golpes por minuto) |
Diámetro de la barra de perforación | 68 mm |
Dimensión (L × A) | 1373 × 241 (mm) |

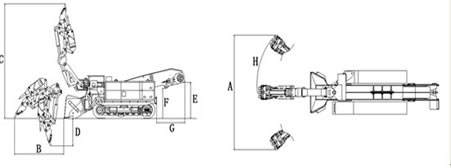

A | Ancho de perforación | 6400 mm |
B | Distancia de perforación | 2580 mm |
C | Altura de perforación | 5500 mm |
D | Profundidad de perforación | 540 mm |
F-E | Altura de descarga | 1324 to 1570 (mm) (Variable) |
G | Distancia de descarga | 1486 mm (Variable) |
H | Ángulo de rotación Máx. | ± 55° |
Sección transversal applicable al tunnel | ≥ 2.4 × 2.4 (m) |
