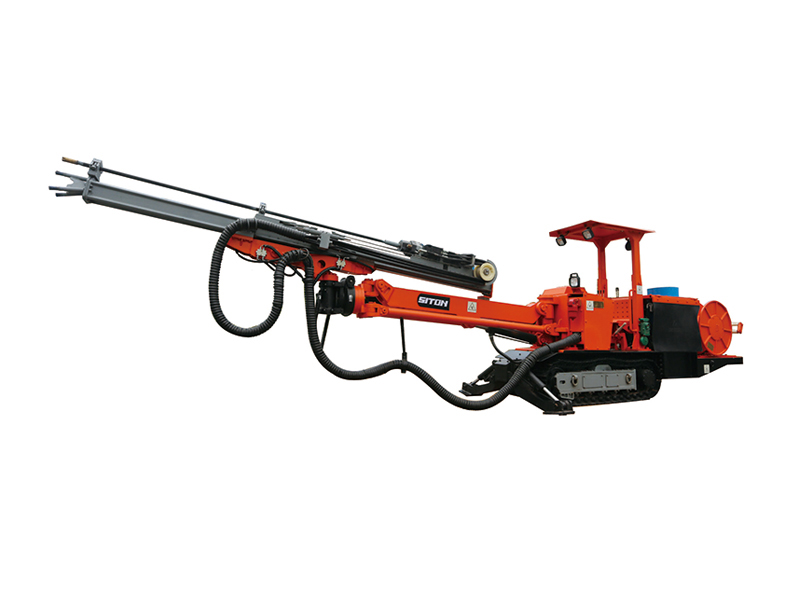

Perforador jumbo de superficie plano DT1-14

Inicio » Productos » Equipo de excavación de túneles » Perforador jumbo de túnel » Perforador jumbo de correa eslabonada » Perforador jumbo de superficie plano » Perforador jumbo de superficie plano DT1-14

Descripción:

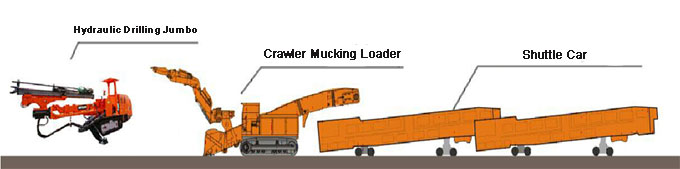

El Perforador jumbo de un brazo, también llamado perforador subterráneo jumbo de un solo brazo, se usa principalmente para construer túneles de minería, metalurgia, agua y electricidad, así como ferrocarriles, ingeniería de carreteras, etc. También puede operar en la superficie del tunnel, el techo, lado y suelo. Además, esta perforadora no solo puede usarse en perforación de barrenos, sino que también puede perforar en el orificio de sujeción fácilmente.

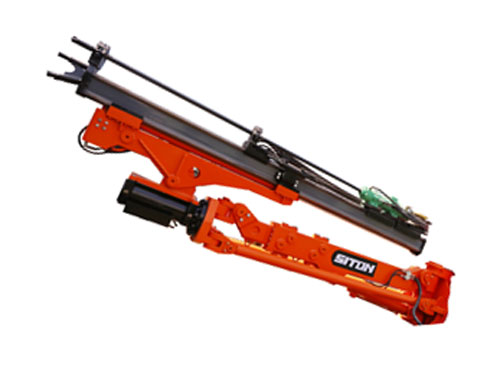

1. Perforadora hidráulica Jumbo de un solo brazo

1) Gran eficacia: el diseño de traslación única de esta perforadora aumenta la precision y el paralelismo del espaciado de perforación, que permite un rápido y preciso posicionamiento.

2) Rango de golpeo de 360º: El brazo telescópico compensa la diferencia de desplazamiento generada por el brazo perforador cuando se mueve hacia abajo.

3) Fuerza estable:el diseño de la sección transversal del haz cuadrado del brazo superior hace que la fuerza general del brazo perforador sea más estable.

4) Movimiento flexible: el motor rotario en el frontal del brazo superior hace que todo el mecanismo de alimentación se mueva flexiblemente (± 180°).

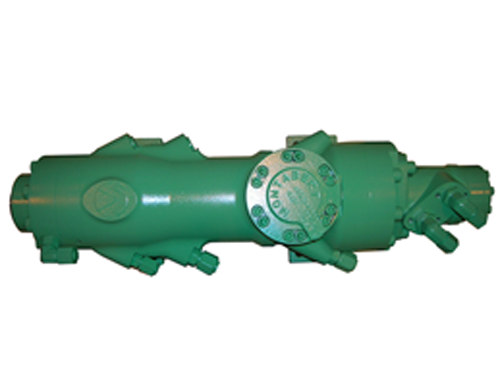

2. Taladro Jumbo para piedra de un solo brazo

1) Gran eficacia:el taladro de piedra es importado desde la empresa Monterbert de Francia. Puede ser usado para perforar roca de gran dureza, ya que su eficiencia es de 2 a 4 veces mayor que los taladros manuales de roca tradicionales.Estos taladros importados tienen un sistema de compensación hidráulica, que puede prevenir los fallos en el golpe causados por errores en la operación.

2) Larga vida útil: la estructura especial de caña esta diseñada para eliminar la reacción del golpe, lo que puede extender la vida útil del taladro.

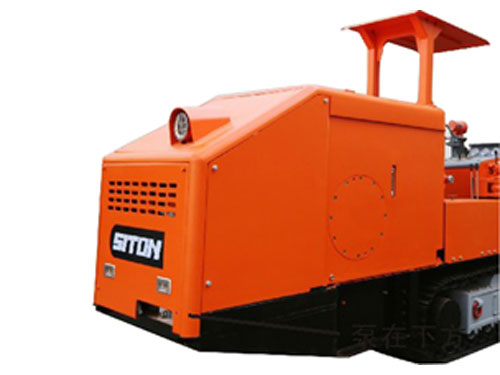

3. Sistema hidráulico para la perforadora jumbo de un solo brazo

1) Tanque de aceite encima del motor de la bomba: el tanque de aceite se localiza en la parte de arriba y el motor de la bomba es erigido desde la parte inferior, lo que resuelve el problema de las perforadoras tradicionales "el tanque se localiza en una posición baja y el motor de la bomba en una posición alta". Este diseño evita la cavitación del motor de la bomba por fallar en la succión de la bomba de aceite.

2) El sistema de filtración multiple mejora la limpieza del aceite y reduce los fallos en el sistema hidráulico.

3) El flujo racional de la bomba y el enfriamiento eficiente de la bomba aseguran que el sistema pueda mantener una temperatura normal del aceite despues de muchas horas de trabajo.

4) La perforadora jumbo de un solo brazo adopta la tecnología de compresión gradual, que optimiza el emparejamiento entre la fuerza de propulsión y la fuerza de impacto, además de que mejora el posicionamiento y la eficiencia de taladrado.

5) Está equipada con un control manual de elevador de 4 direcciones.

4. Configuración estándar de la perforadora jumbo de un solo brazo

1) Gran fuerza para trabajo ligero.

2) Compresor de aire hidráulico.

3) Techo de seguridad elevable y bajable (de acuerdo con los requisitos FOPS).

5. Configuración opcional

1) Bomba hidráulica de agua.

2) Motor Diésel de fuerza grande/pequeña.

Velocidad del taladro	0.8 to 2 (m/min)
Longitud del vástago del taladro	3090 mm
Diámetro del taladro	Φ 28 mm a 102 (mm)
Profundidad del agujero (una vez)	2700 mm
Sección transversal (A × A)	≤ 4.3 × 3.5 (m)
Velocidad de desplazamiento	10 m/min
Capacidad de escalada	≤18°
Anchura de las placas de oruga	270 mm
Número y tipo de perforadora para roca	One HYD200 (Lotus Hill)
	One HC25/HC50 (Montebert, Opcional)

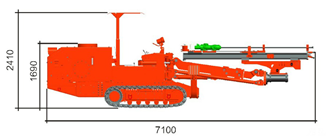

Dimensiones totales (L × A × A)	7100 × 950 × 1690 (mm) 2410 mm (Altura del techado)
Peso total	7600 kg

Potencia total	39.2 kw
Potencia de motor	37 kw
Voltaje	380 a 1140 (V)
Frecuencia	50 a 60 (Hz)

Bomba hidráulica principal (Configuración estándar/Configuración alta)	Bombas de tres engranajes(configuración estándar)
	Bomba de un émbolo y bomba de un engranaje (Configuración alta)
Presión maxima de trabajo (MWP)	20 Mpa
Capacidad del tanque de aceite	240 L
Método de disipación del calor	Agua
Panel de operación	Un Set

Número de brazos	Un Set
Recorrido de compensación	1500 mm
Tipo de movimiento del brazo	Translación mecánica
Ángulo de rotación (Positivo/Negativo)	± 180°
Ángulo de balanceo (Dentro/Fuera)	± 32°
Angulo de subida/bajada	+ 45/- 15 (°)
Ángulo de pivote arriba/abajo	35 + 16/10 (°)
