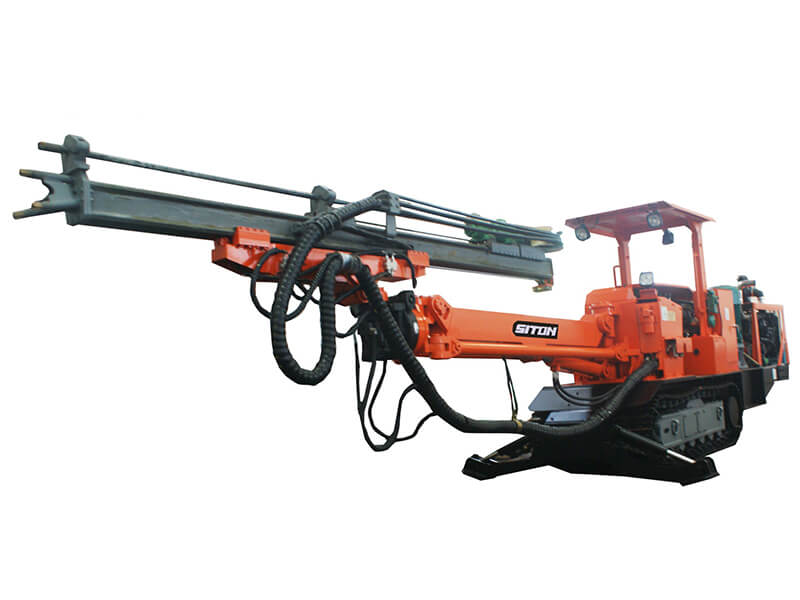

(1) DT(C) 1-14 adopta el diseño de potencia dual (diesel y eléctrico), puede ser aplicada en perforación de excavación en minas de metal, túnel de energía hidroeléctrica y otros túneles subterráneos. Su área máxima de cobertura es de 5,25 x 4.25 m (W x H) en el túnel.
(2) La celebración paralela mecánica puede asegurarse de que la profundidad del agujero y espacio dentro, y mejorar la calidad de voladura.
(3) La turbina hidráulica reductor y actuadores giratorios establecen un muñón de la dirección transversal, puede quitar todo el ángulo ciego de la sección de trabajo.
(4) La configuración estándar con trainera importada y actuadores giratorios, funcionamiento estable y alta eficiencia.
(5) El carrete de cable puede guardar el trabajo y mejorar la seguridad.
Ítem |
Unidad |
|
DT(C)1-14 |
|
※Brazo |
|
※ZB11 |
※ZB12 |
※ZB13 |
área de cobertura ( WxH ) |
mm |
4300 x 3500 |
4650 x 3850 |
5250 x 4250 |
Velocidad de perforación |
m/min |
0.8-2 |
0.8-2 |
0.8-2 |
Diámetro de agujero |
mm |
27-102 |
27-102 |
27-102 |
Celebración paralela |
|
Standard |
Longituden |
Longituden |
※ Modelo de la hélice |
|
※TJQ11 |
※TJQ11 |
※TJQ13 |
※ Filtro |
|
HC25 |
HYD200 |
HC25 |
Profundidad de agurejo |
mm |
2700 |
2700 |
2100 |
Extensión de alimentación |
mm |
1550 |
1550 |
1400 |
Longitud total |
mm |
4228 |
4602 |
3628 |
Longitud de acero de perforación |
mm |
3090 |
3090 |
2475 |
Peso |
Kg |
9500 |
9300 |
9100 |

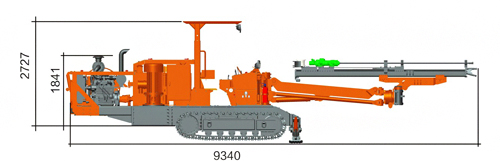

Dimensiones(L x W x H) |
mm |
9340 x 1200 x 2727 |
9340 x 1200 x 2727 |
9340 x 1200 x 2727 |
Velocidad de movimiento |
m/min |
25 |
||
Ancho de placa de oruga |
mm |
350 |
||
Radio de giro mínimo |
m |
5 |
||
Pendiente del túnel adaptativo |
(°) |
≤28 |
||
Ángulo de oscilación máxima |
(°) |
±32 |
||
Ángulo de elevación máxima |
(°) |
45/20 |
||
Rotación axial |
(°) |
±180 |
||
Rotación de dirección radial |
(°) |
±90 |
||
Ángulo de elevación de alimentación máximo |
(°) |
35/10 |
||
Potencia del motor |
Kw |
37+1.1+1.1 |
||
Modelo diesel |
|
Cummins B3.3-C60 |
||
Potencia / velocidad de rotación |
HP/RPM |
48/2200 |
||
Potencia diesel |
Kw |
60 |
||
Emission standard |
|
Tier3 |
||
Tensión |
V |
1140 / 660 / 380 |
||
※Carrete de cable |
|
con/sin |
||
