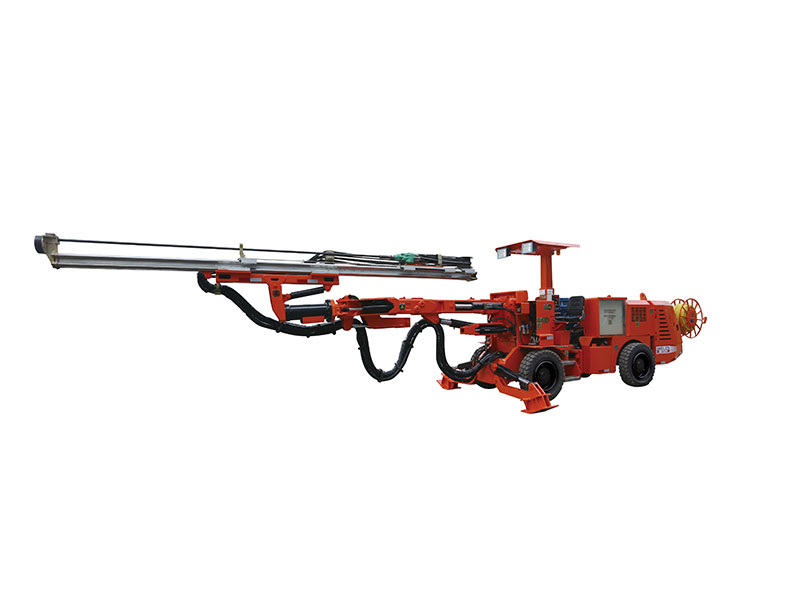

DWE1-31N Perforador jumbo de ruedas de solo brazo
Introducción:

1. Brazo hidráulico:

El brazo hidráulico con la suspensión doble del trípode para la tenencia paralela hidráulica exacta en todas las direcciones; la operación directa, rápida, fácil, exacta y de colocación exacta entre agujeros; El brazo telescópico se compone el ángulo al perforar el agujero del fondo y de la tapa, así ningún ángulo ciego queda.

Los actuadores rotativos HELAC de la marca americana se caracteriza por el alto par de giro, alta capacidad de carga, sin cambio de posición, compacto, buena capacidad anti-contaminante, trabajo pesado etc.



2. Perforadora de roca:

La perforadora de roca de la marca Montabert de Francia se caracteriza por alta dureza, alta velocidad de perforación, desperdicio bajo, tarifa baja de la falta, etc.

3. Alimentación hidráulica:

La alimentación de aluminio de trabajo pesado y alta resistencia a la flexión y torsión para máxima durabilidad.

Manguitos de acero inoxidable y contactos poliméricos.

4. Portador:

El portador robusto, articulado con tracción a las cuatro ruedas, impulsada por el motor diesel, la alta velocidad y transición flexible mejoran la eficiencia de trabajo.

Sistema de lubricación central.

Cuatro jacks para la configuración estable. Dirección asistida; Frenos de servicio y frenos del sistema de emergencia.

5. Sistema de control:

El sistema de perforación de control hidráulico que integra la función anti-bloqueo por la presión de rotación de alimentación controlada (RPCF), el impacto, la rotación y la alimentación adoptan la bomba hidráulica separada, el lazo de control independiente para garantizar la salida de energía estable.

6. Generalidad.

Cable de carrete, control del cable de forma automática, ahorro de mano de obra y mejoramiento de la seguridad.

Protección telescópica FOPS.

Compresor de pistones eléctricos.

Luces de trabajo.

Especificaciones:

Máquina completa

Ítem

DWE1-31N

Dimensión total (L*W*H) mm

11922*1680*2725 / 2125

Área de cobertura (W*H) m

3.5*3.5-6.6-6.2

Diámetro del agujero mm

Φ36 mm - Φ102 mm

Longitud del perforador de acero nm

3700 (Padrão)

Profundidad del agujero mm

3405

Velocidad de perforación  m/min

0.8-2

Motores principales KW

45

Tanque de aceite hidráulico, volumen máximo L

120

Peso total kg

11800

Brazo

Ítem de perforadora de roca

HYD300 (Estándar )

HC50 (Opcional)

Rollos de alimentación

±180°

Telescópico

No

Ángulo máximo de elevación

Abajo 90° Arriba 3°

Extensión de alimentación mm

1550

Portador

Potencia Diesel HP/kw

87/64

Dirección articulada

±40°

Tamaño del neumático

8*R20

Ángulo de giro de eje trasero

±7°

Ejes de separación / Ejes exteriores

28 °/14°

Radio de giro mínimo m

Interior >3.08/Exterior >4.9

Velocidad de tranvía km/h

En terreno plano >6.5; En pendiente1:8>4.0

Distancia al suelo mm

335

Frenos de servicio

Freno húmedo de discos múltiples

Volumen del tanque de combustible L

60

Sistema de aire

Máxima capacidad m³/min

0.35

Indicador de presión de aire Mpa

0.2-0.8

Sistema de agua

Máxima capacidad L/min

35

Manómetro de agua Mpa

0.8-1.2

Sistema eléctrico

Potencia Total Instalada KW

49 (45+4)

Voltaje V

380/660

Frecuencia del motor r/min

1483

Baterías V/Ah

2*12/120

Luces de la tranvía W

4*65

Luces de trabajo W

2*65

Sistema electrico V

24
