DW1-23 Perforadora jumbo de ruedas de brazo único
Inicio » Productos » Equipo de excavación de túneles » Perforadora jumbo de ruedas » DW1-23 Perforadora jumbo de ruedas de brazo único

Las características estándar:

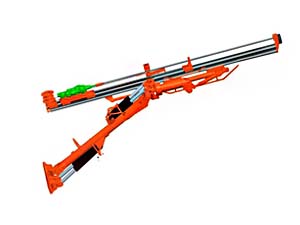

1. Boom de perforación hidráulica:

Diseño especial de carga pesada con suspensión de doble trípode para paralela hidráulica precisa en todas las direcciones.

Los actuadores de giro se encuentran en frente del boom, puede hacer el mecanismo de alimentación rotar de ±180 grados.

El deslizador de carga pesada con alta flexión y resistencia a la torsión, la vida útil es más larga.

La superficie de deslizador está cubierta por gavilla de acero inoxidable.

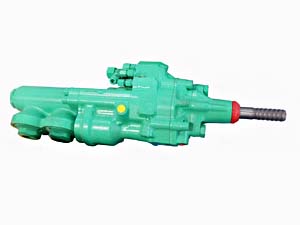

2. Taladro de la roca:

El taladro de roca es de Montabert, puede perforar la roca (f≤15) con alta eficiencia, que es cinco veces más que el taladro de roca neumático.

El taladro de roca con sistema de amortiguación para la óptima vida útil.

Vida más larga y menor pérdida en comparación con el taladro de roca similar.

3. Sistema hidráulico:

Adopta tecnología de presión de varias etapas, optimiza la propulsión y el impacto del juego, también está equipado con el mango de control de operación manual de cuatro direcciones.

El flujo apropiado con refrigerador de agua de alta eficienia garantiza la temperatura del sistema hidráulico, se puede mantener en un nivel normal después de un largo período de tiempo.

Multi-filtro en el tanque de aceite hidráulico, puede mantener la limpiea del aceite y reducir el riego de fallas del sistema hidráulico.

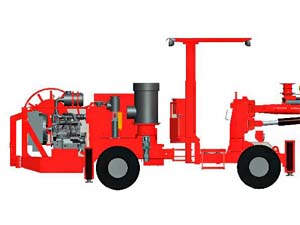

4. Sistema de viaje:

La bisagra de chasis de carga pesada, el motor diesel de cuatro ruedas es de alta velocidad de desplazamiento para las transiciones.

El diesel y el eje motor son de marca internacional.

Frenado de servicio, estacionamiento y frenado de emergencia.

Patas de aterrizaje apoyan la máquina durante el funcionamiento.

Con silenciador de escape y el sistema de tratamiento, puede mantener la calidad del aire.

neumáticos sólidos llenos especiales y asiento fijo.

5. General:

Carrete de cable.

Gradiente.

Luces de trabajo.

bomba de refuerzo de agua de transmisión hidráulica.

Compresor de pistón de transmisión hidráulica.

Techo de protector telescópico aprobado por FOPS.

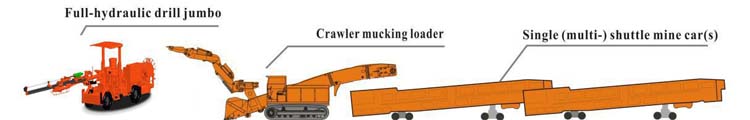

Programa de túnel excavación:
DW2-50 Perforadora jumbo de ruedas de doble brazos

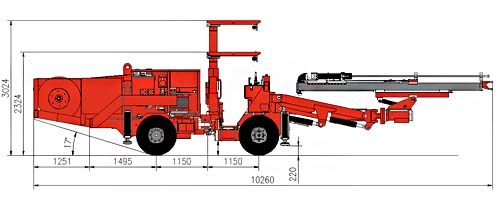

Dimensión total:
DW2-50 Perforadora jumbo de ruedas de doble brazosDW2-50 Perforadora jumbo de ruedas de doble brazos
Parámetros técnicos:

Velocidad del taladro

0.8 - 2 m/min

Longitud de la barra del taladro

2475/3090/3700mm

Diámetro del taladro

Φ32 a 102 (mm)

Profundidad del agujero

4015/3405/2795 mm

Sección transversal (A × A)

≤5.5 m *4.4 m

Velocidad de desplazamiento

》6.5 km / h para la superficie de la palanca

》4 Km/h en cuesta 1: 7

Taladro para piedra

HC50(Montabert)

Dimensión total (L × W × H)

10260*1340*3024/2324 mm

Peso total Máx.

9100 kg

Boom:

Brazo

1 Conjunto

Recorrido de compensación

20 00mm

Tipo de movimiento del brazo

Translación Hidráulica

Ángulo de rotación (Positivo/Negativo)

± 180°

Ángulo de balanceo (Dentro/Fuera)

± 36°

Ángulo de subida/bajada

+40°/ -29°

Ángulo de pivote arriba/abajo

+ 90°/ -3°

Sistema eléctrico
Motor principal 55 kW
Voltaje 380 a 660 (V)
Frecuencia 50 a 60 (Hz)
Sistema hidráulico:

Hidráulica pumps ( Motor / Diesel)

1 bomba engranaje + 1 bombas de émbolo (Motor)

2 bomba engranaje + 1 bombas de émbolo

Presión del sistema máxima

23 Mpa (Drill) / 42 Mpa (Traveling)

Tanque de aceite hidráulico

150 L

Tipo de Refrigerador

enfriador de agua

panel de control del operador

1 pc

Diesel:

Modelo

Cummins B3.3-80

Potencia

60 kw

Aspiración

turboalimentado

potencia nominal/RPM

80/2200 (HP / RPM)

Torque máximo RPM

292/1600 (N·m / RPM)

Desplazamiento

Nivel 2

Peso total Máx.

275 Kg
